Приёмники труб прокатного стана
Голый металл приёмников бил по трубе — рос брак проката

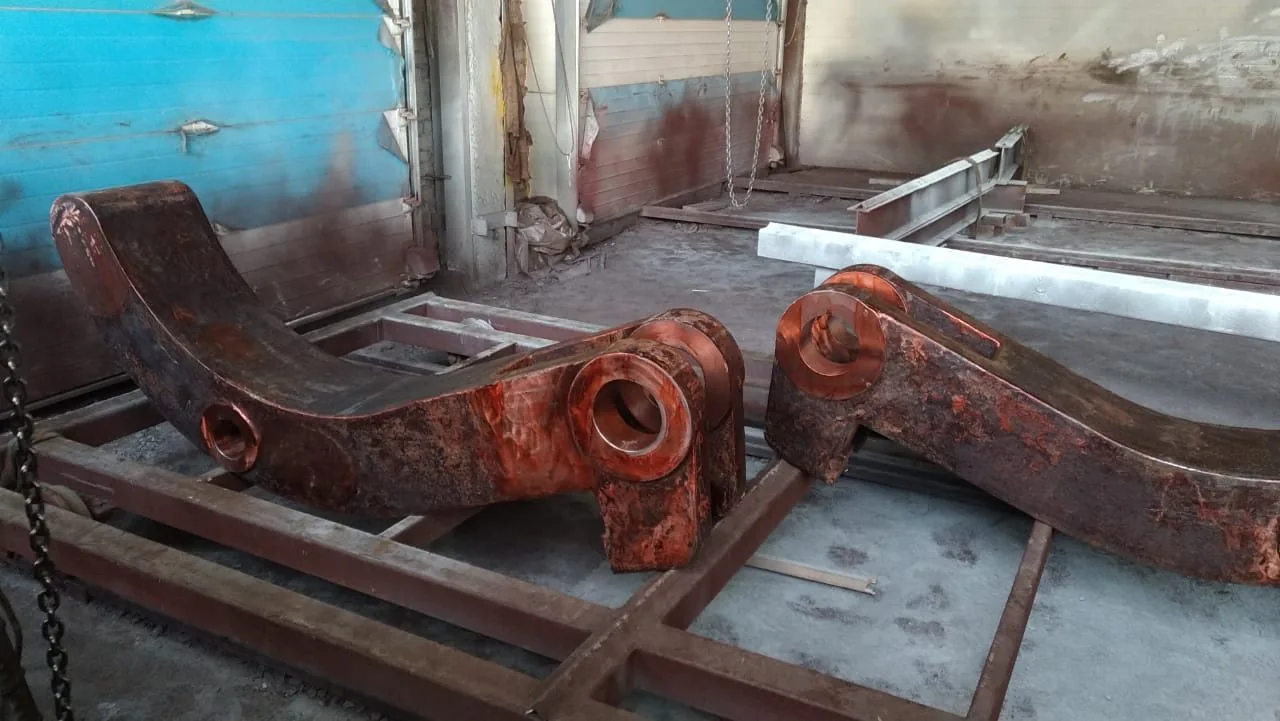

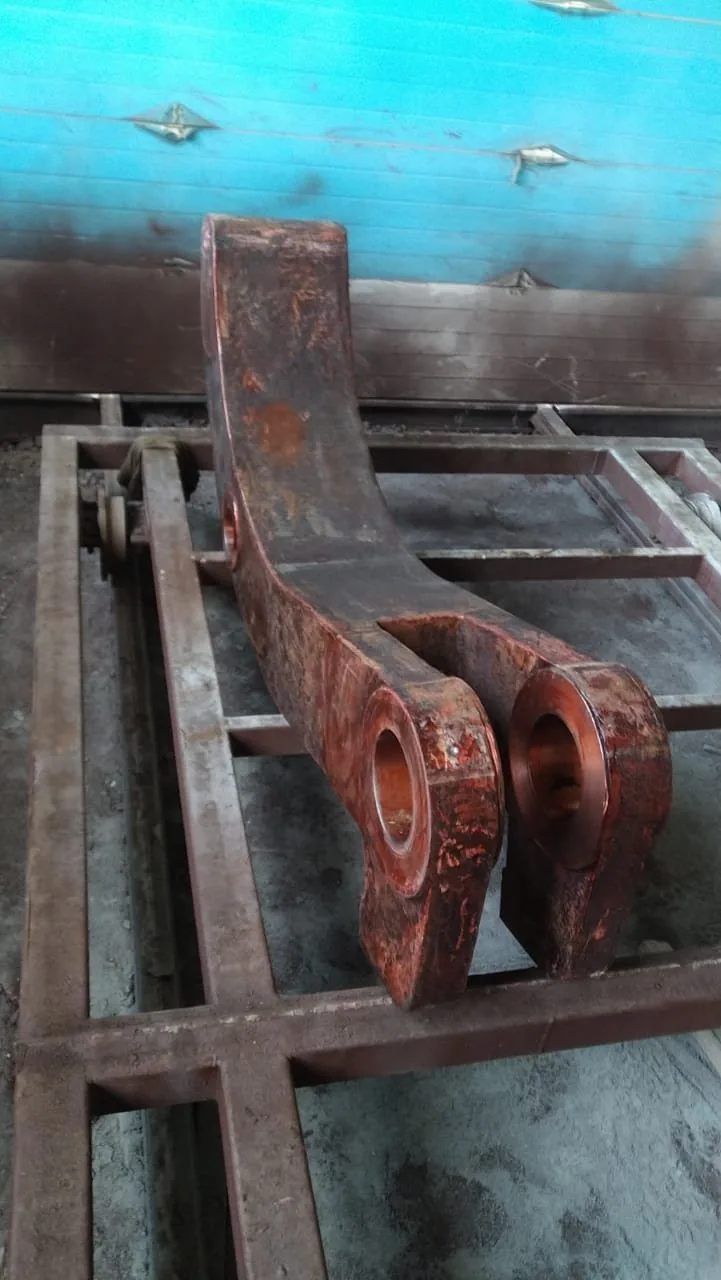

Приёмники труб принимают удар трубы при её передвижении по стану. Через них идут трубы диаметром 1020–1220 мм со стенкой 10–22 мм и весом одной трубы 2,65–6,49 тн. Голый металл седловых поверхностей при каждом таком ударе деформирует наружную сторону трубы — нарушается целостность проката, растёт доля брака и падает объём годной продукции. Нужно было принять ударную нагрузку на эластомерный слой и подтвердить стойкость покрытия опытными испытаниями в реальных условиях цеха.
Эластомерная броня на седловых поверхностях гасит удар

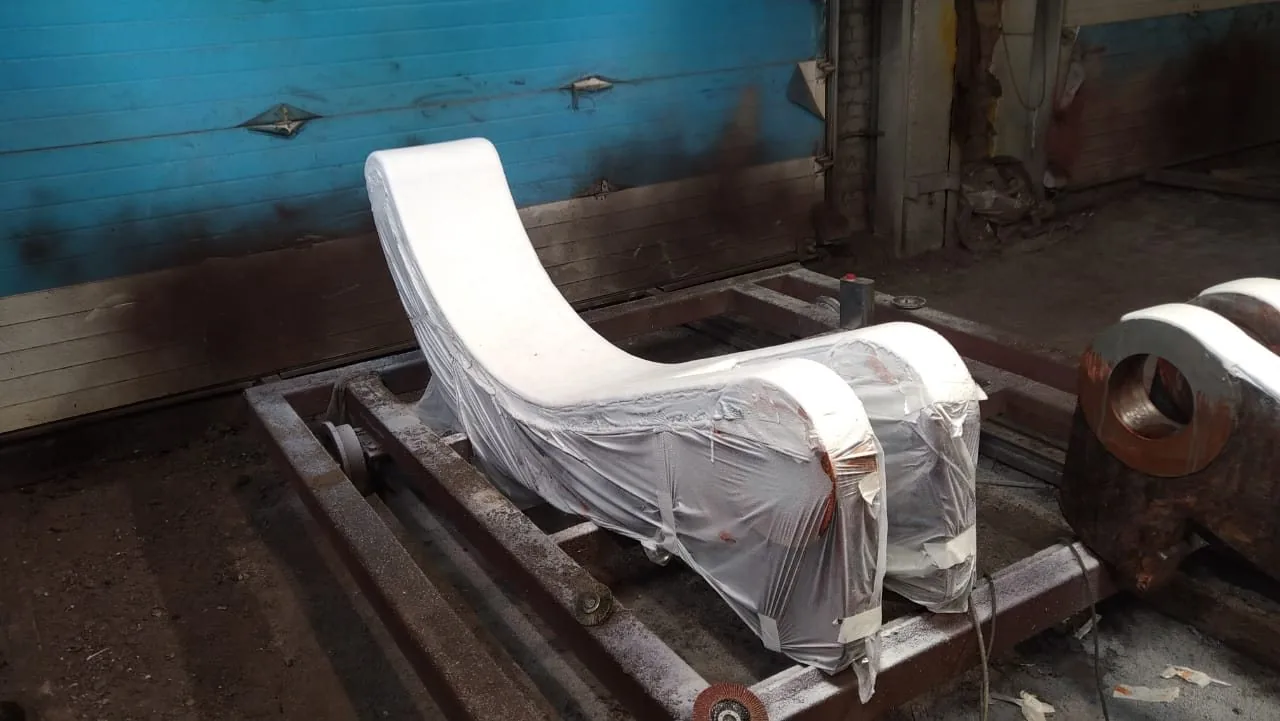

На рабочие поверхности приёмников напылён отечественный полиуретановый эластомер холодного отверждения МультиКрит 785:
- Слой становится демпфером между металлом приёмника и трубой — удар гасит покрытие, а не поверхность проката
- Механическая подготовка УШМ с алмазными дисками до степени очистки Sa 2.5–3.0 и шероховатости 200 мкм

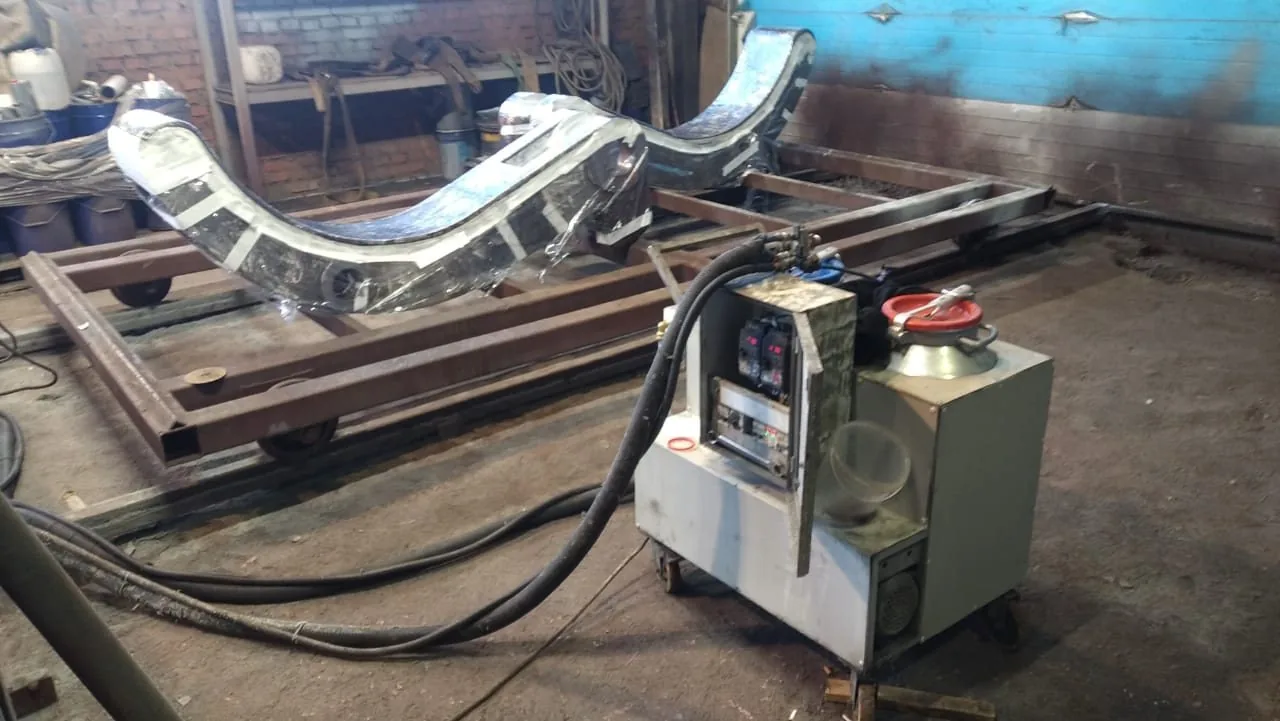

- Грунт МультиКрит 035 и напыление эластомера через установку полимеров МультиКрит М700 прямо на детали
- Холодное отверждение — работы без термокамеры, покрытие формируется на месте
1544 трубы наработки без критического износа — покрытие допущено к применению
За период наблюдения через приёмники прошло 1544 трубы суммарным весом 5558 тн — при такой ударной наработке покрытие осталось без видимых дефектов и критического износа, остаточная толщина слоя составила 8–10 мм. Испытания подтвердили адгезию к металлу без отслоения, высокую износостойкость и снижение риска дефектов трубы. По итогам покрытие допущено к применению на элементах транспортной механизации цеха.
Удар принимает покрытие — металл приёмника и труба защищены| Состояние | Было | Стало |
|---|---|---|
| Седловая поверхность приёмника | Голый металл, следы износа | Эластомерное покрытие МультиКрит 785 |
| Ударная нагрузка от трубы | Принимает металл — деформирует трубу | Гасит эластомерный слой — труба защищена |
| Стойкость за период испытаний | Металл вырабатывается ударом | 1544 трубы / 5558 тн без критического износа |
| Брак проката от ударов | Повышенный | Резко сокращается |
Применимо там, где ударные и абразивные нагрузки разрушают рабочие поверхности приёмников, лотков, направляющих и проводок прокатного стана: эластомерный слой принимает удар на себя и защищает и оснастку, и поверхность проката без замены узла.
